Capteur pédalier adapté à votre cadre
Grâce à des informations complémentaires qui vous seront demandées ultérieurement, OZO déterminera la capteur pédalier le plus adapté à votre vélo.
Si vous connaissez le modèle qu'il vous faut, n'hésitez pas à nous le préciser "en commentaire" lors de votre commande
Le capteur pédalier permet de déclencher l'assistance de votre moteur moteur électrique. Grâce à ce capteur, il sera bien plus facile d'utiliser votre vélo à assistance électrique, vous permettant d'exploiter toute sa puissance lorsque vous en avez besoin.
25,00 €
TTC
Référence:
006211
Accessoires :
0,00 €
TTC
La cartographie d'usine Bafang est appropriée pour les vélos de ville en plateau de 44 dents mais présente quelques inconvenients pour l'utilisation en VTT, cargo ou route ou toute autre pratique où l'on souhaite un...
0,00 €
TTC
La cartographie d'usine Bafang est appropriée pour les vélos de ville en plateau de 44 dents mais présente quelques inconvenients pour l'utilisation en VTT, cargo ou route ou toute autre pratique où l'on souhaite un...
39,00 €
TTC
Le capteur pédalier pour Cycle analyst V3 est un capteur à quadrature uniquement compatible avec le CA V3. Il permet de déclencher l'assistance de votre moteur moteur électrique. Grâce à ce capteur, il sera bien plus...
0,00 €
TTC
La cartographie d'usine Bafang ne permet pas d'exploiter tout le potentiel de ce fabuleux moteur.
OZO a développé une cartographie optimisée qui permet de réduire les temps de réponses et d'améliorer les...
Le Principe du Capteur pédalier
|
Le capteur pédalier (PAS en Anglais pour Pedal Assist System) permet de déclencher automatiquement l’assistance électrique dès le premier tour de pédales. Tant que vous pédalez, le moteur vous assiste. Lorsque vous arrêtez de pédaler, le moteur se coupe. Il existe plusieurs modèles de capteurs pédaliers. Le choix du modèle adapté à votre vélo sera fait par OZO à la réception de votre commande. |
Nos différent capteurs pédaliers
 |
 |
 |
 |
 |

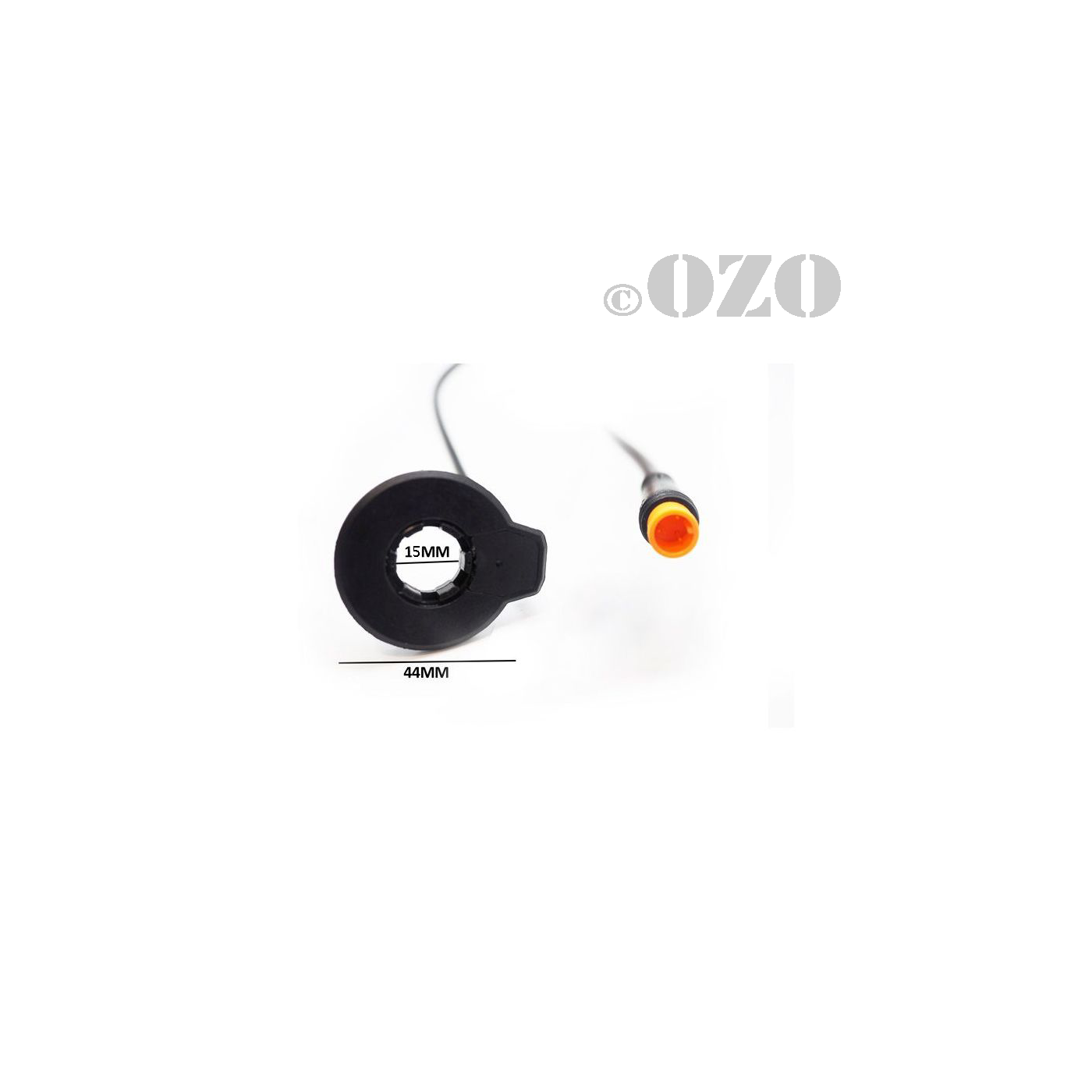

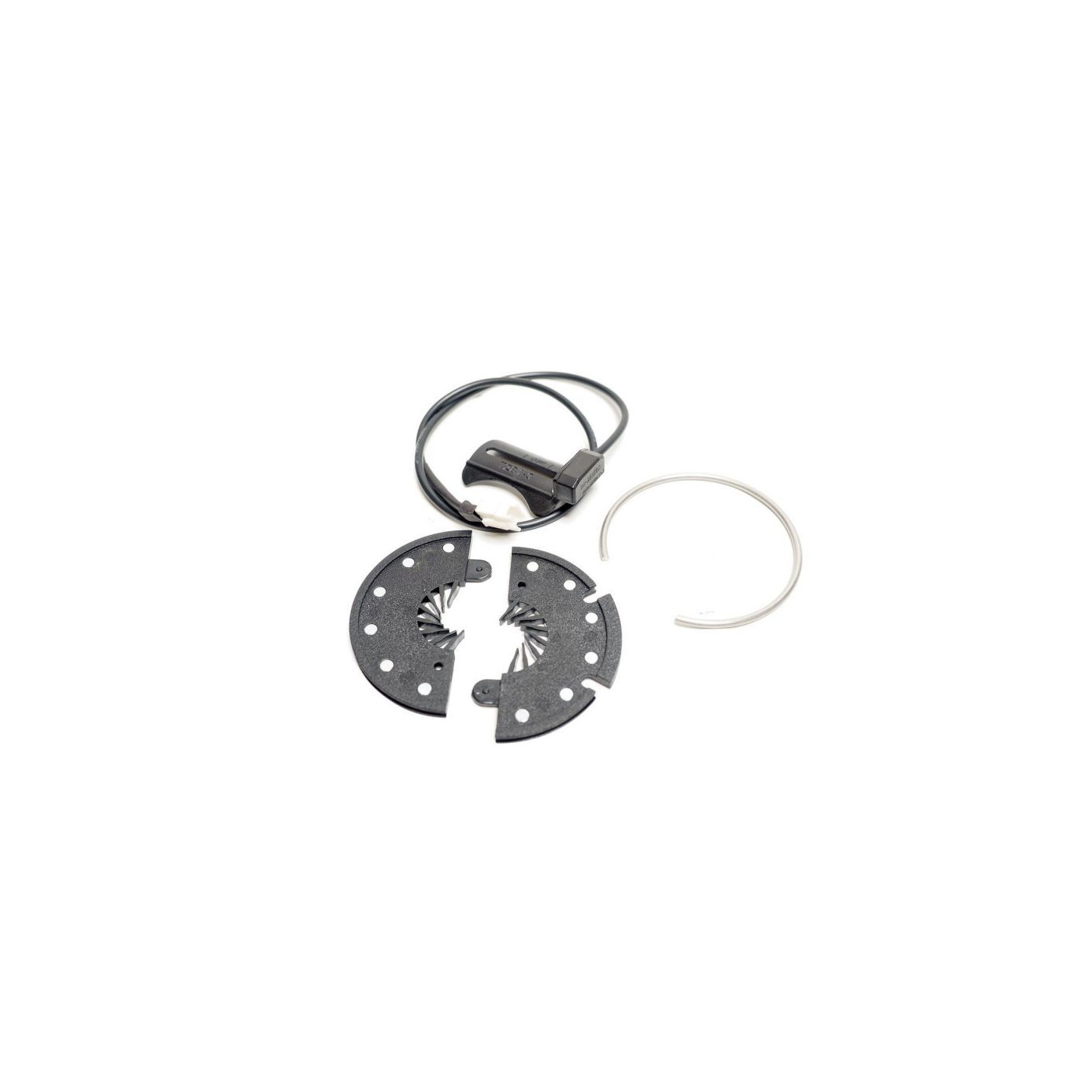

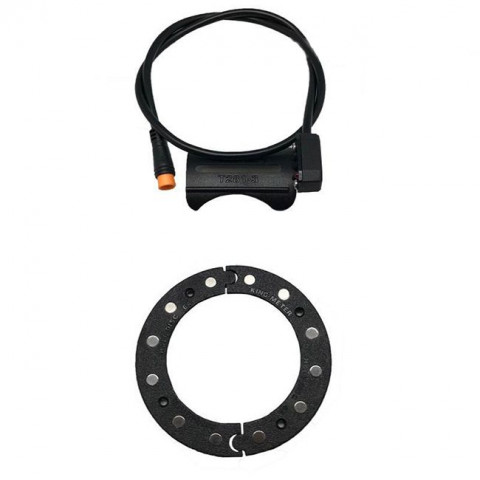

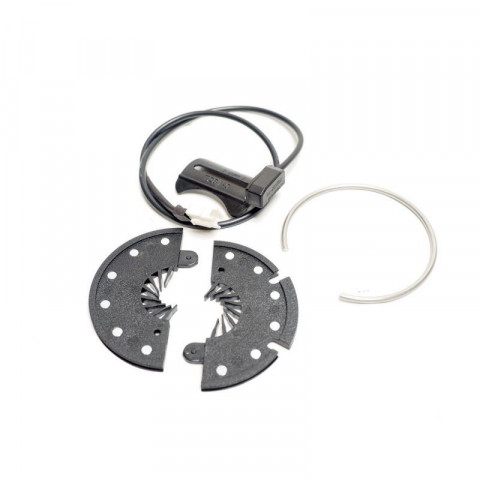

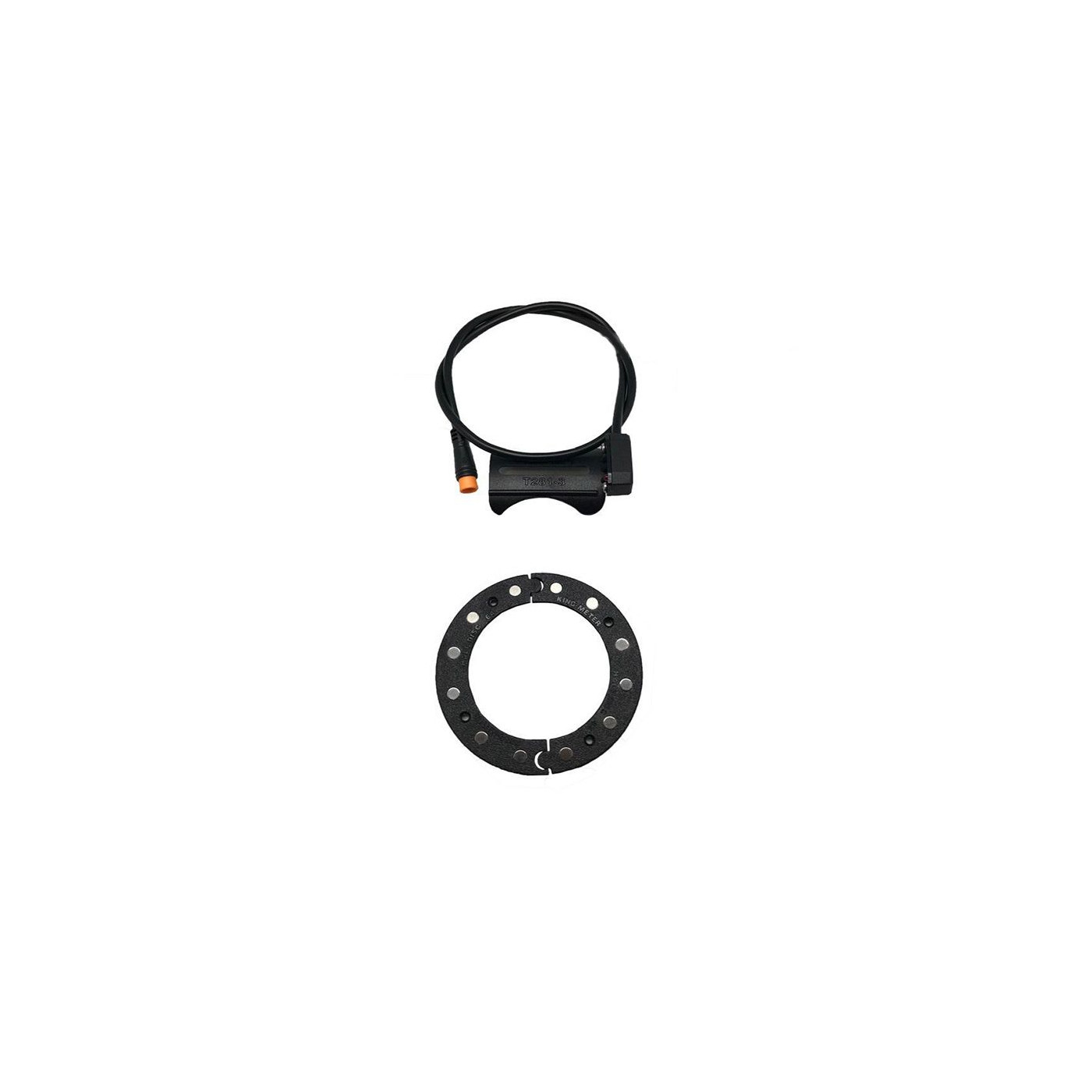

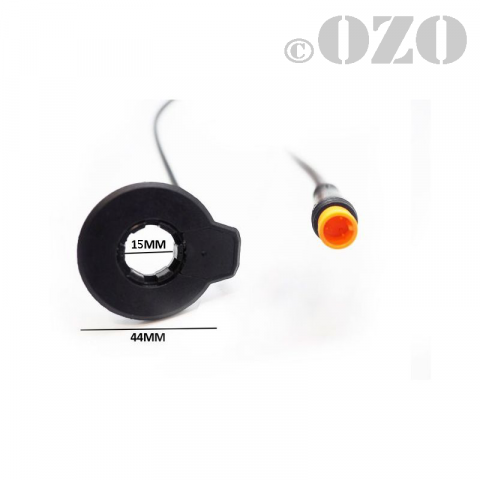

| Capteur pédalier intégré | Capteur pédalier sous boîtier côté transmission | Capteur pédalier à disque sous boîtier côté opposé transmission |
Capteur pédalier sur cadre côté opposé transmission |
Capteur pédalier sur cadre côté transmission |
Fonctionnement des capteurs pédaliers

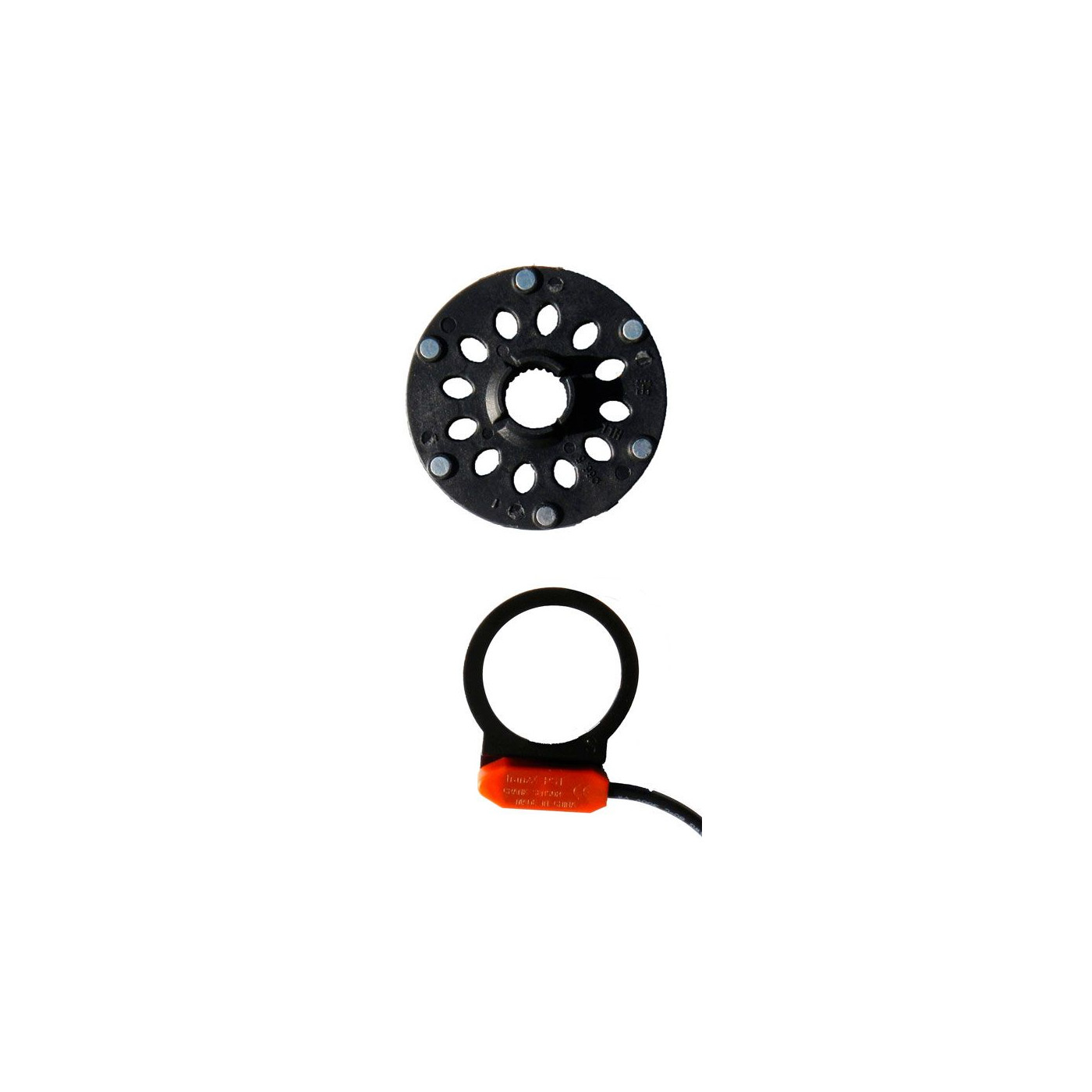

1. CAPTEUR PÉDALIER À RONDELLE AIMANTÉELe principe est simple, on positionne la rondelle aimantée autour de l’axe du pédalier (blocage sur l’axe ou fixation sur le plateau) et le capteur en face,de manière à ce que les aimants de la rondelle passent juste devant le capteur lorsqu’on pédale (schéma ci-dessous).  Le capteur est branché au contrôleur. Lorsqu’un aimant passe devant le capteur, il envoie un signal au contrôleur qui lui demande de lancer le moteur. Plus la cadence de pédalage va être élevée, plus le contrôleur va envoyer de puissance ou de vitesse au moteur. Il existe des rondelles aimantées à 6 et à 12 aimants. Le nombre d’aimants aura un impact sur le temps de réponse du moteur. Plus il y a d’aimants, meilleure sera la réactivité du moteur pour se lancer ou s’arrêter. 2. CAPTEUR PÉDALIER INTÉGRÉLe capteur intégré est plus simple à installer sur le vélo, à condition que le vélo ait l’architecture permettant de l’installer. Il s’installe sur l’axe du pédalier.   Son principe est semblable à celui d’un roulement. Sa bague intérieure, montée serrée sur l’axe du pédalier va tourner selon la cadence de l’utilisateur et sa bague extérieure, fixe par rapport au cadre et reliée au contrôleur, va envoyer les informations au moteur. Le fonctionnement est le même que pour la rondelle aimantée. Plus la cadence de pédalage sera élevée, plus le contrôleur enverra de puissance ou de vitesse au moteur. |
Exemples de montage
| Capteur pédalier intégré | Capteur pédalier sous-boîtier |
 |
 |
| Capteur pédalier à disque | |
 |
|
Documentation
